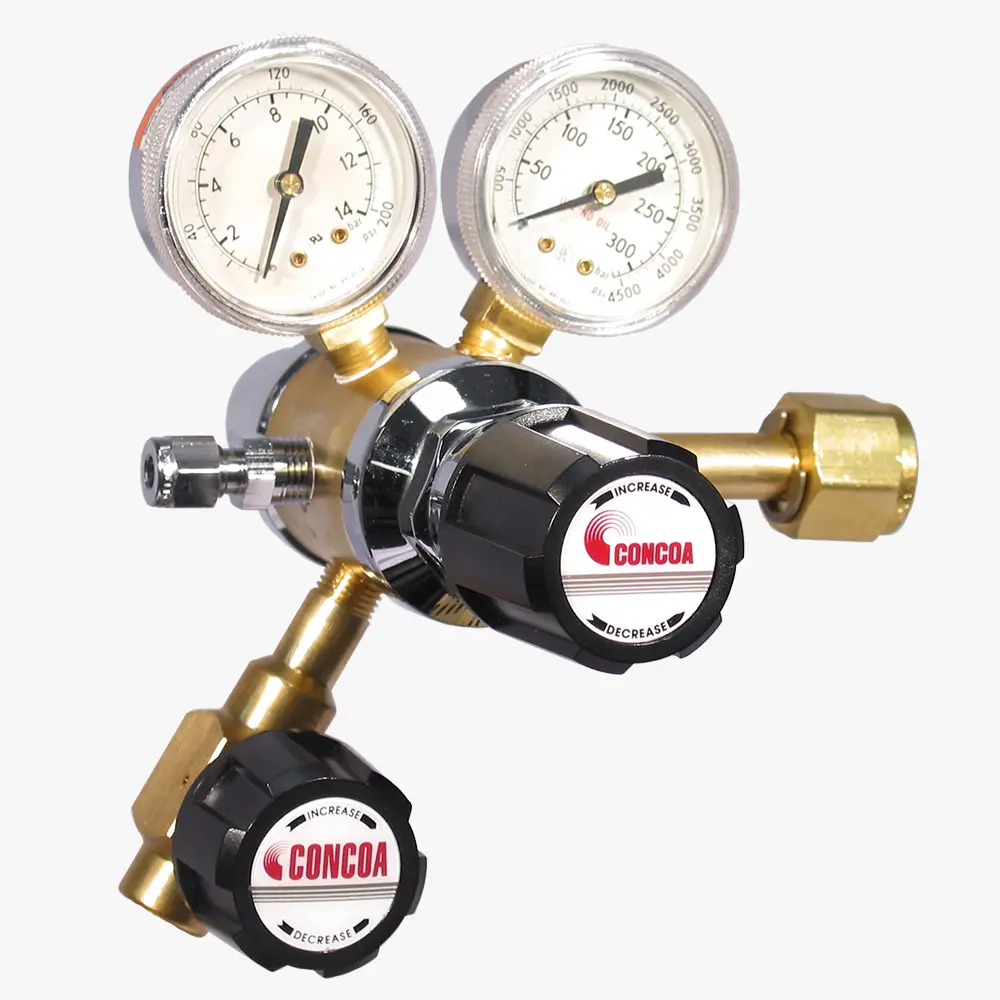

601系列激光氣體用二級調壓閥
規格：圖示型號6012324-01-320
單位：臺
瀏覽次數：5476
性能標簽：
601系列激光氣體用二級調壓閥，二氧化氮激光諧振腔氣體用氣瓶調壓閥
產品詳細描述
601系列二級調壓閥的設計考慮了光束模式質量，在更換氣缸時幾乎消除了大氣污染。低水平的水分和碳?xì)浠衔锖慨a(chǎn)生更穩定的發射和更高的諧振器效率。CONCOA的601系列調壓閥具有1×10-8scc/sec的氦氣泄漏率和最小螺紋連接的內置吹掃閥，可提供最低的工業滲透速率。
主要特征
- CAPSULE®閥座提高了可用性和使用壽命
- 卷曲的316L膜片可防止內側擴散
- 二級內部10微米過濾可減少顆粒污染
- 可選的內部吹掃消除了大氣污染
- 可選CGA止回閥可減少大氣暴露
主要性能
- 最大入口壓力：3000PSIG(210bar)；4500PSIG(310bar)
- 主體：黃銅棒材
- 閥蓋：鍍鉻，壓鑄鋅
- 量規：直徑2英寸（50毫米）的黃銅
- 閥座：PTFE
- 入口過濾器：10微米燒結青銅
- 溫度范圍：-40°F至140°F（-40°C至60°C）
- 膜片：316L不銹鋼
- Cv:0.1
- 氦氣泄漏完整性：1 x 10-8scc/sec
- 重量：4.8磅（2.17公斤）
- 符合性：清潔度達到或超過CGA G-4.1；ANSI/ASME B40.1；CRN OH5216.5R2
應用
- 激光純共鳴器氣體：氦氣，氮?dú)�，二氧化�?/span>
- 激光混合共鳴器氣體：三氣體混合，四氣體混合，五氣體混合
- 激光吹掃氣體: 零空氣,氮?dú)?/span>
訂貨信息
| 601 | A | B | C | D | 入口 | 選項 |
| 系列 | 出口壓力 出口壓力表 | 入口壓力表 | 出口裝置 | 裝配/壓力表 | 入口接頭 | 安裝選項 |
| 1: 0~50 0~100PSIG | 0: 無 | 0: ¼" FPT接口 | 0: 裸閥體 | 000: ¼" FPT | A: 激光氣站帶報警(110V) | |
| 2:0~100 0~200PSIG | 3: 0~4000PSIG | 1: ¼" MPT | 1: 標準裝置(PSI/kPa 壓力表) | TF2: ⅛"管接頭 | C: 激光氣體切換系統站 | |
| 3:0~150 0~200PSIG | 8:0~6000PSIG | 2: ¼"管接頭 | 2: 標準裝置(BAR/PSI 壓力表) | TF4: ¼"管接頭 | M: 激光氣站 | |
| 4:0~250 0~400PSIG | 6: ⅛"管接頭 | 3: 集成式吹掃器(PSI/kPa壓力表) | TF6: 3⁄8"管接頭 | N: 調壓閥CGA止回閥 | ||
| 7: 3⁄8"BSP右手側接頭 | 4: 集成式吹掃器(BAR/PSI壓力表) | M06: 6mm管接頭 | P: 入口壓力循環吹掃 | |||
| A: 3⁄8"BSP右手側接頭 | 5: 集成吹掃器，帶接頭* (PSI/kPA壓力表) | CGA | ||||
| M: 6mm管接頭 | 6: 集成吹掃器，帶接頭* (BAR/PSI壓力表) | DIN 477 | ||||
| 8: 內部吹掃，帶緩沖(PSIG/bar壓力表) | BS 341可用 | |||||
| 9: 內部吹掃，帶緩沖(bar/PSIG)壓力表 | ||||||
| *接頭匹配出口裝置 |
